| 4. 常用產品。
|
常見吹風型空氣加熱器
非絕緣型：
非絕緣波紋型： |
 |
| |
| 部件號 |
長度
/mm |
寬度
/mm |
厚度
/mm |
PTC片數 |
開關溫度
/℃ |
功率/W
(5m/s,風速) |
| MZFR-850L96W44T15-220V1 |
96 |
44 |
15 |
8 |
250 |
850 |
| MZFR-1K06L120W44T15-220V1 |
120 |
44 |
15 |
10 |
250 |
1060 |
| MZFR-1K28L96W66T15-220V1 |
96 |
66 |
15 |
12 |
250 |
1280 |
| MZFR-1K6L120W66T15-220V1 |
120 |
66 |
15 |
15 |
250 |
1600 |
| MZFR-2K1L120W72T15-220V1 |
120 |
72 |
15 |
25 |
250 |
2100 |
| MZFR-3K2L120W120T15-220V1 |
120 |
120 |
15 |
40 |
250 |
3200 |
| MZFR-50KL120W120T15-220V1 |
800 |
440 |
15 |
660 |
250 |
50000 |
| MZFR-4K8L120W120T30-220V1 |
120 |
120 |
30 |
80 |
250 |
4800 |
| MZFR-50KL120W120T30-220V1 |
800 |
440 |
30 |
1320 |
250 |
75000 |
|
注：1）可按照客戶要求的功率、出風溫度、尺寸（厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密結構 ；
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比；
5） 增加支架后，由于部分散熱器沒有吹到風，功率會減少；
6）在PTC陶瓷片側面涂膠，可減少環境水汽等對PTC的破壞，防止導電物吸附在表面造成短路；
7）產品單價為，每100W大約1.30~1.50元，根據具體要求、用量確定。 |
| 非絕緣低風阻型： |
  |
| |
方塊形非絕緣低風阻空氣加熱器 |
| 部件號 |
長度
/mm |
寬度
/mm |
厚度
/mm |
開關溫度/℃ |
功率/W
(5m/s,風速) |
| MZFR-90L48W23T15-220V2 |
48 |
23 |
15 |
150 |
90 |
| MZFR-180L48W46 T15-220V2 |
48 |
46 |
15 |
150 |
180 |
| MZFR-250L72W46T15-220V2 |
72 |
46 |
15 |
150 |
250 |
| MZFR-160L48W23T15-220V2 |
48 |
23 |
15 |
250 |
160 |
| MZFR-320L48W46T15-220V2 |
48 |
46 |
15 |
250 |
320 |
| MZFR-240L72W23T15-220V2 |
72 |
23 |
15 |
250 |
240 |
| MZFR-900L150W46T15-220V2 |
150 |
46 |
15 |
250 |
900 |
| MZFR-3K6L300W92T15-220V2 |
300 |
92 |
15 |
250 |
3600 |
| MZFR-690L72W46T30-220V2 |
72 |
46 |
30 |
250 |
690 |
| MZFR-5K5L300W926T30-220V2 |
300 |
92 |
30 |
250 |
5500 |
|
圓柱形非絕緣低風阻空氣加熱器 |
| 部件號 |
長度
/mm |
直徑
/mm |
開關溫度/℃ |
出風溫度/℃ |
功率/W
(5m/s,風速) |
| MZFR-600D25L100-220V3 |
100 |
Φ25 |
260 |
120 |
600 |
| MZFR-1K0D25L200-220V3 |
200 |
Φ25 |
260 |
180 |
1000 |
| MZFR-900D50L60-220V3 |
60 |
Φ50 |
260 |
150 |
900 |
| MZFR-1K2D50L90-220V3 |
90 |
Φ50 |
260 |
180 |
1200 |
| MZFR-12D60L60-220V3 |
60 |
Φ60 |
260 |
150 |
1200 |
| MZFR-1K5D60L90-220V3 |
90 |
Φ60 |
260 |
180 |
1500 |
| MZFR-1K8D80L60-220V3 |
60 |
Φ80 |
260 |
150 |
1800 |
| MZFR-2K4D80L90-220V3 |
90 |
Φ80 |
260 |
180 |
2400 |
| MZFR-3K0D80L120-220V3 |
120 |
Φ80 |
260 |
210 |
3000 |
| MZFR-5K0D80L200-220V3 |
200 |
Φ80 |
260 |
240 |
5000 |
|
注：1）可按照客戶要求的功率、出風溫度、尺寸（方形加熱器厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密型結構； .
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比；
5）低風阻空氣加熱器，散熱片的密度較低，風阻較小，噪聲也較小，但是功率密度比一般波紋的??；
6）
產品單價為，長方體加熱器每100W大約1.80~2.10元，圓柱體加熱器每100W大約3.00~3.50元，根據具體要求、用量確定。
|
絕緣型： |
 |
部件號 |
長度
/mm |
寬度
/mm |
厚度
/mm |
PTC片數 |
開關溫度
/℃ |
功率/W
(5m/s,風速) |
MZFR-850L96W44T15-220V1 |
96 |
44 |
15 |
8 |
250 |
850 |
MZFR-1K06L120W44T15-220V1 |
120 |
44 |
15 |
10 |
250 |
1060 |
MZFR-1K28L96W66T15-220V1 |
96 |
66 |
15 |
12 |
250 |
1280 |
MZFR-1K6L120W66T15-220V1 |
120 |
66 |
15 |
15 |
250 |
1600 |
MZFR-2K1L120W72T15-220V1 |
120 |
72 |
15 |
25 |
250 |
2100 |
MZFR-3K2L120W120T15-220V1 |
120 |
120 |
15 |
40 |
250 |
3200 |
MZFR-50KL120W120T15-220V1 |
800 |
440 |
15 |
660 |
250 |
50000 |
MZFR-4K8L120W120T30-220V1 |
120 |
120 |
30 |
80 |
250 |
4800 |
MZFR-75KL120W120T30-220V1 |
800 |
440 |
30 |
1320 |
250 |
75000 |
|
注：1）可按照客戶要求的功率、出風溫度、尺寸（厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密型結構；
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比。
5）產品單價為，每100W大約3.00~3.50元，根據具體要求、用量確定。 |
| 絕緣低風阻型： |
|
| |
| 部件號 |
發熱部分長/mm |
高度
/mm |
厚度
/mm |
絕緣電壓
/V |
開關溫度/℃ |
功率/W
(5m/s,風速) |
| MZFRJ-220L77H28T15-220V2 |
72 |
28 |
15 |
3750 |
250 |
220 |
| MZFRJ-400L77H56T15-220V2 |
72 |
56 |
15 |
3750 |
250 |
400 |
| MZFRJ-1K2L150H84T15-220V2 |
150 |
84 |
15 |
3750 |
250 |
1200 |
| MZFRJ-500L77H56T20220V2 |
72 |
56 |
20 |
3750 |
250 |
500 |
| MZFRJ-1K5L150H84T20220V2 |
150 |
84 |
20 |
3750 |
250 |
1500 |
| MZFRJ-600L77H56T30220V2 |
72 |
56 |
30 |
3750 |
250 |
600 |
| MZFRJ-3K2L300H84T30220V2 |
300 |
84 |
30 |
3750 |
250 |
3200 |
|
注：1）可按照客戶要求的功率、出風溫度、尺寸（厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密型結構； .
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比。
5）產品單價為，每100W大約4.00~4.50元，根據具體要求、用量確定。 |
| 絕緣插片型 |
|
| |
| 部件號 |
發熱部分長/mm |
寬度
/mm |
厚度
/mm |
絕緣電壓
/V |
開關溫度/℃ |
功率/W
(5m/s,風速) |
| MZFRJ-900L100W60T30-220V3 |
100 |
60 |
30 |
3750 |
250 |
900 |
| MZFRJ-1K8L200W60T30-220V3 |
200 |
60 |
30 |
3750 |
250 |
1800 |
| MZFRJ-2K5L300W60T30-220V3 |
300 |
60 |
30 |
3750 |
250 |
2500 |
| MZFRJ-2K4L300W90T26-220V3 |
300 |
90 |
26 |
3750 |
250 |
2400 |
| MZFRJ-3K3L400W90T26-220V3 |
400 |
90 |
26 |
3750 |
250 |
3300 |
| MZFRJ-1K1L100W82T26-220V3 |
100 |
82 |
26 |
3750 |
250 |
1100 |
| MZFRJ-2K2L200W82T26-220V3 |
200 |
82 |
26 |
3750 |
250 |
2200 |
| MZFRJ-200L100W17T26-220V3 |
100 |
17 |
26 |
3750 |
250 |
200 |
| MZFRJ-400L100W17T26-220V3 |
200 |
17 |
26 |
3750 |
250 |
400 |
|
注：1）可按照客戶要求的功率、尺寸制造，吹風面積越大，功率越大；表中的標稱功率是在5m/s風速時測試的功率，風速越小則功率越小，無風時的功率僅為標稱的1/10左右；
2）使用電壓100~400V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比。
5) 產品單價為，每100W大約3.80~4.20元，根據具體要求、用量確定。 |
對流型空氣加熱器： |
  |
| |
| 部件號 |
長度
/mm |
寬度
/mm |
厚度
/mm |
絕緣電壓
/V |
外殼溫度/℃ |
無風功率/W |
| DL-20L100W58T20-220V1 |
100 |
58 |
20 |
3750 |
80 |
20 |
| DL-35L100W58T20-220V1 |
100 |
58 |
20 |
3750 |
130 |
35 |
| DL-300L1000W58T20-220V1 |
1000 |
58 |
20 |
3750 |
130 |
300 |
| DL-50L100W58T20-220V1 |
100 |
58 |
20 |
3750 |
180 |
50 |
| DL-65L100W58T20-220V1 |
100 |
58 |
20 |
3750 |
240 |
65 |
| DL-15L50W71T40-220V1 |
50 |
71 |
40 |
3750 |
80 |
15 |
| DL-60L200W71T40-220V1 |
200 |
71 |
40 |
3750 |
80 |
60 |
| DL-30L50W71T40-220V1 |
50 |
71 |
40 |
3750 |
130 |
30 |
| DL-110L200W71T40-220V1 |
200 |
71 |
40 |
3750 |
130 |
110 |
| DL-45L50W71T40-220V1 |
50 |
71 |
40 |
3750 |
180 |
45 |
| DL-160L200W71T40-220V1 |
200 |
71 |
40 |
3750 |
180 |
160 |
|
注：1）可按照客戶要求的功率、尺寸制造，外殼溫度越高、散熱面積越大、環境溫度越低，則功率越大；
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）使用時，通過冷/熱空氣對流散熱，無需增加風扇，沒有噪聲。若有吹風時，吹風功率是無風功率的4~8倍。 |

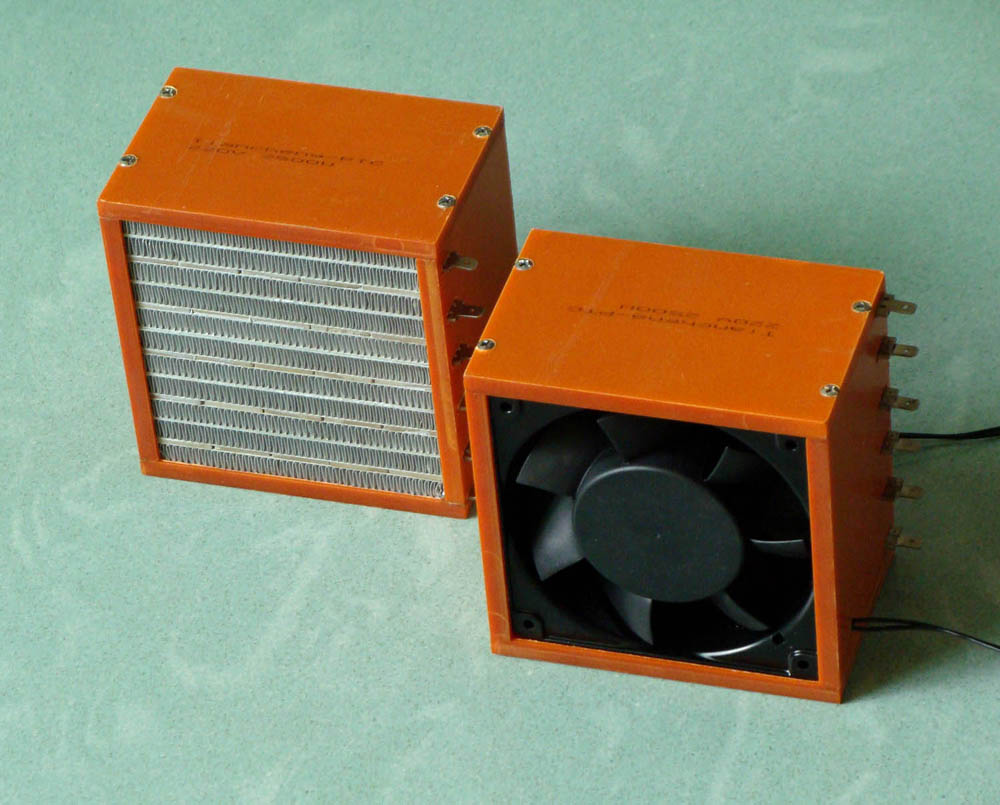

| 帶外殼支架空氣加熱器 |
|
| 產品編號 |
長度
/mm |
寬度
/mm |
厚度
/mm |
絕緣電壓
/V |
功率/W |
100件單價/元 |
| RF-2K5F130A-220V1 |
130 |
130 |
80 |
無絕緣 |
2500 |
180 |
| RF-1K0F90A-220V1 |
90 |
90 |
80 |
無絕緣 |
1000 |
140 |
| RF-350F55A-220V1 |
55 |
55 |
70 |
無絕緣 |
350 |
120 |
| RF-200F42A-220V1 |
42 |
42 |
70 |
無絕緣 |
200 |
100 |
| RFJ-1K5F130A-220V1 |
130 |
130 |
80 |
3750V |
1500 |
200 |
| RFJ-600F90A-220V1 |
90 |
90 |
80 |
3750V |
600 |
160 |
| RFJ-180F55A-220V1 |
55 |
55 |
70 |
3750V |
180 |
130 |
| RFJ-100F42A-220V1 |
42 |
42 |
70 |
3750V |
100 |
110 |
|
注：1）可按照客戶要求的功率制造；
2）加熱部分電壓6~600V，交流、直流均可定做；90X90，130X130的尺寸可用110V、220V交流電壓的風扇；所有尺寸均可用直流12V和24V電壓的風扇；
3）加熱片UL編號：E207611；
4）可加裝溫控開關、溫度熔斷器；
5）風扇的轉速對加熱器的穩定功率有較大的影響；
6）表內列出產品單價，為最基本配置的單價；具體單價根據產品具體要求、數量等確定；
7）高溫型，即進風（循環）溫度60℃~120℃之間的，相對于低溫型，功率要低些，價格要高些。 |
帶溫度控制和加熱時間控制的空氣加熱器
用PTC加熱器加熱空氣，通過感溫元件測量被加熱空氣的溫度，由控制器控制加熱器輸出，進而控制被加熱空氣的溫度。被加熱空氣的溫度由數字顯示器顯示?？梢栽O(shè)定加熱時間，設定加熱時間范圍是1~12小時。被加熱空氣可以由冷空氣直接加熱；為了節約用電，空氣也可以循環加熱。
|
 |
| 產品編號 |
長
/mm |
寬
/mm |
厚
/mm |
使用電壓/V |
絕緣電壓/V |
最大功率/W |
控溫范圍
/℃ |
控溫精度
℃ |
RFKW-2K0F130A-220V1 |
130 |
130 |
80 |
220 |
無絕緣 |
2000 |
30~60 |
±2 |
RFJKW-1K5F130A-220V1 |
130 |
130 |
80 |
220 |
3750V |
1500 |
30~60 |
±2 |
RFKW-1K0F90A-220V1 |
90 |
90 |
80 |
220 |
無絕緣 |
1000 |
30~60 |
±2 |
RFJKW-600F90A-220V1 |
90 |
90 |
80 |
220 |
3750V |
600 |
30~60 |
±2 |
RFKW-350F55A-220V1 |
55 |
55 |
70 |
220 |
無絕緣 |
350 |
30~60 |
±2 |
注：1）可按照客戶要求的功率制造； .
2）加熱部分電壓6~600V，交流、直流均可定做；90X90，130X130的尺寸可用110V、220V交流電壓的風扇；所有尺寸均可用直流12V和24V電壓的風扇。
3）加熱片UL編號：E207611；
4）升溫越慢，控溫精度越高；升溫越快，控溫精度越低。
5）增加溫控部分的價格為100~200元。 |
壓縮空氣加熱器 |
 |
| |
| 產品編號 |
長度
/mm |
直徑
/mm |
通氣管內徑/mm |
最大功率/W |
無吹風表面溫度/℃ |
出風溫度
/℃ |
| RFYS-200D50L150C100-220V1 |
150 |
Φ50 |
Φ4 |
200 |
90 |
50±3 |
| RFYS-400D50L150C150-220V1 |
150 |
Φ50 |
Φ4 |
400 |
200 |
150±7 |
| RFYS-600D50L200C250-220V1 |
200 |
Φ50 |
Φ4 |
600 |
290 |
250±10 |
| RFYS-7K0D110L350C250-220V1 |
350 |
Φ110 |
Φ20 |
7000 |
290 |
150±20 |
| RFYS-12KD130L500C250-220V1 |
500 |
Φ130 |
Φ25 |
12000 |
290 |
200±20 |
|
注：1）用于加熱壓縮空氣，壓縮空氣壓力0.05MPa（小流量）到0.3MPa（大流量）之間，進風溫度10~30℃之間，出風溫度保持在溫控范圍內；
2）使用電壓可在12~600V之間調整；
3）通氣管直徑可按客戶要求制造，可供選擇的材質有鋁管、銅管、不銹鋼管；
4）加熱片UL編號：E207611；
5）壓縮空氣壓力越大（氣流量越大），則功率越大，但是出風溫度下降。 |
| |
